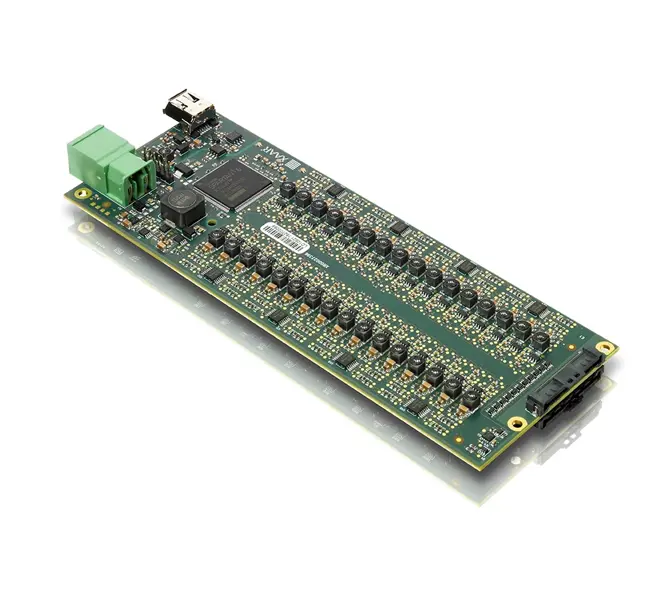

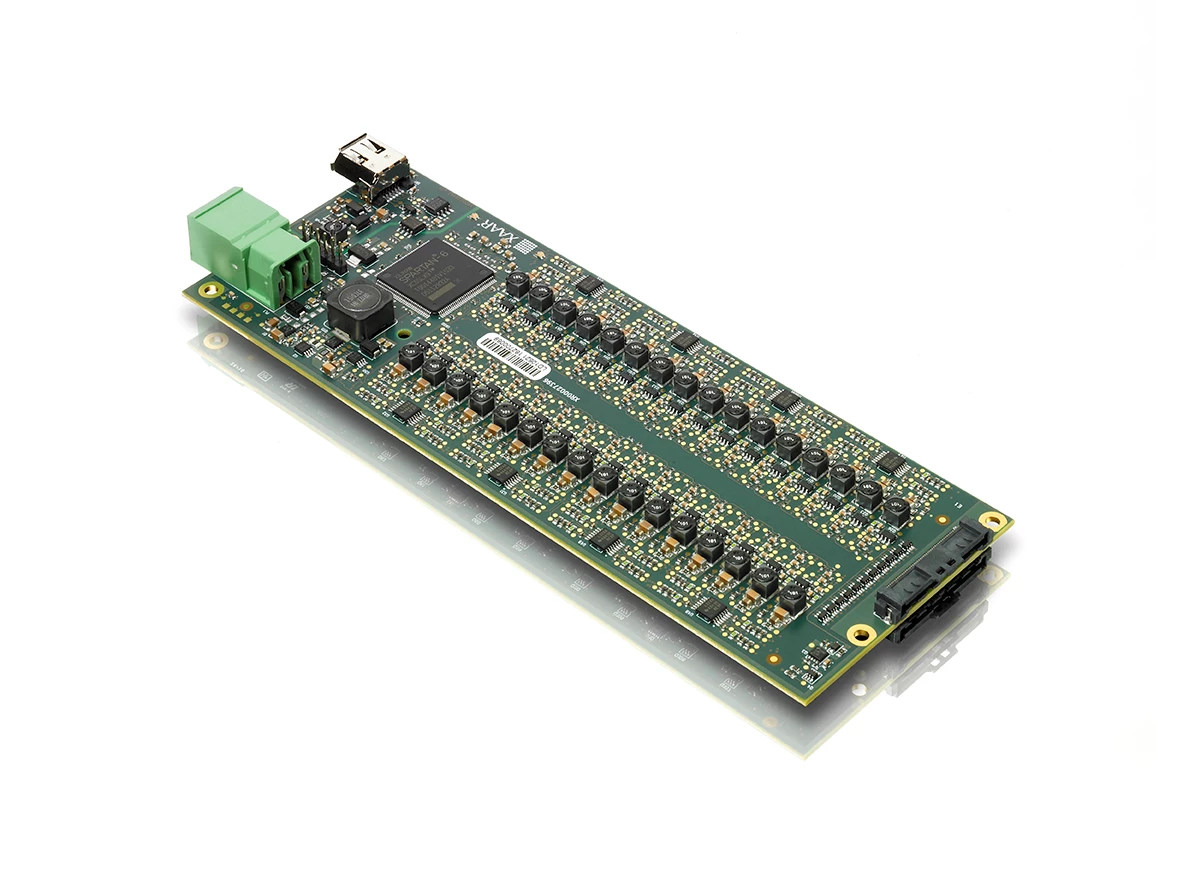

Xaar 2001+ 打印头个性化卡 (Xaar 2001+ HPC) 在数字喷墨打印管理链中的Xaar 2001+ 打印头以及其余部分之间建立可靠的数据通信。
Xaar 2001+ HPC设计:
-
用于将打印触发的时序命令传输给Xaar 2001+打印头
-
将通过Xaar串行打印头接口 (XSPI) 高速链接接收的打印数据转换为Xaar 2001+打印头所需的格式。高速链路可降低延迟并减少信号波动
-
为Xaar 2001+打印头提供控制信号和电压供应，可确保正确的上电时序
-
从打印头和Xaar 2001+ HPC向Xaar打印头管理器 (XPM) 提供反馈。XPSI布线和互连在物理上与IEEE 1394（火线）规范兼容，属于高性价比布线解决方案。
电源控制模块可维持喷头中驱动喷墨的32个独立可控的供电芯片的电压稳定可控。
- 窄外形（宽度）便于灵活地设计打印杆。Xaar 2001+ HPC可直接布置于打印头上方，并可通过打印头安装孔孔直接观察或接触，这意味着Xaar 2001+ HPC便于在高度集成的打印杆模块上进行日常维护。
- 双色诊断LED可提供即时的系统、打印和电源状态指示。
- Xaar 2001+ HPC支持Xaar 2001+系列打印头的所有变体
- Xaar 2001+ HPC通过Xaar串行打印头接口 (XSPI) 直接连接到Xaar打印头管理器(XPM)。 Xaar 2001+ HPC需要额外设置39V外部电源供电。Xaar提供的外置电源最多可为四部Xaar 2001+ HPC供电。
